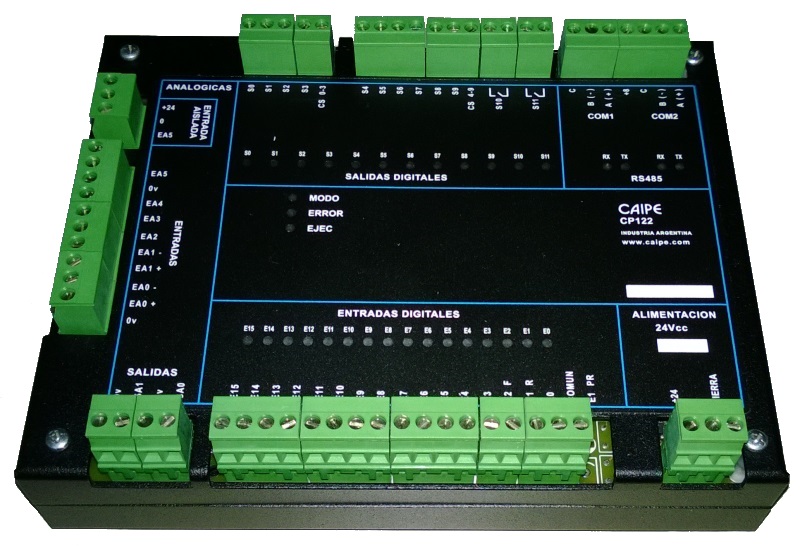

El modelo original no ten�a caja. Igualmente se ha respetado la distribuci�n de las entradas y las salidas. La entrada con la R corresponde a contaje r�pido, y F a frecuenc�metro. No funcionan en simult�neo, sino que se selecciona por Frec_on (0 = modo contador r�pido; 1 = modo frecuenc�metro).
Tambi�n sirven como entrada de encoder (fase B = R y fase A = F, desde BIOS 2.01). La entrada 0 sirve como eje Z. Esta funcionalidad no requiere *activaci�n.

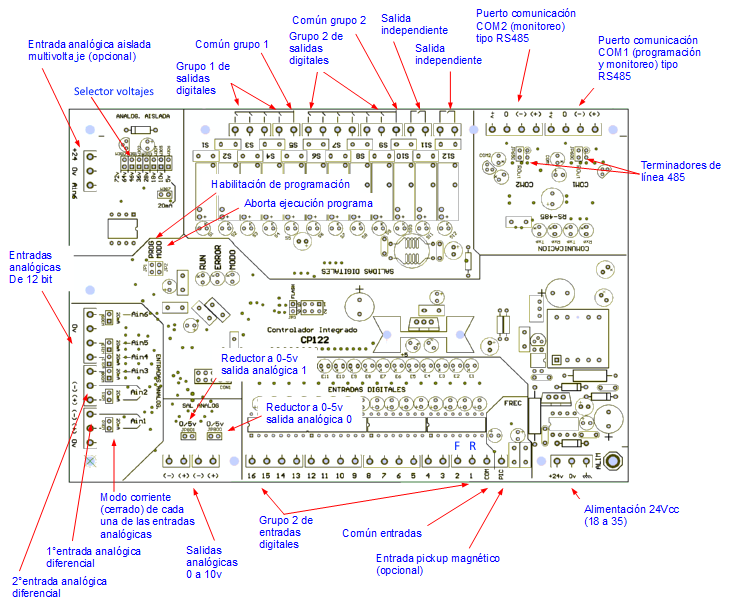

Las entradas E4 y E5 admiten
interrupciones (BIOS 2.12 o posterio).
Salida de
pulsos y frecuencia (BIOS 2.12 o
posterior) por salida S0.

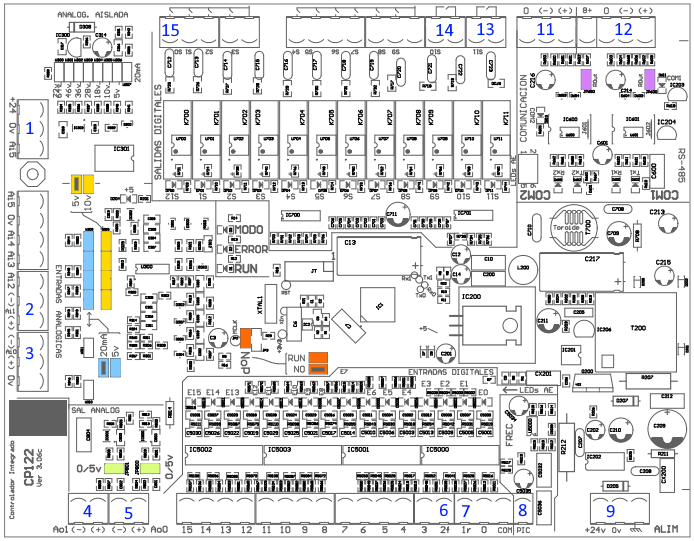

Revisi�n 3.06
En colores se destacan los jumpers:
■ Cuando est�n colocados las entradas son para corriente hasta 20mA. Deben estar tambi�n para 5v.
■ Cuando est�n colocados las entradas miden hasta 5v.
■ Cuando est�n colocados el rango de la salida se reduce a la mitad.
■ NoP o inhibici�n de ejecuci�n de programa.
■ Cuando est�n colocados se conecta la terminaci�n 120 ohm de cada puerto.
1 Opcional para entrada anal�gica ai5.
2 2� entrada anal�gica diferencial (ai1).
3 1� entrada anal�gica diferencial (ai0).
4 1� salida anal�gica (aq0).
5 2� salida anal�gica (aq1).
6 Entrada por la que se puede medir frecuencia.
7 Entrada por la que se puede contar.
8 Opcional para pickup magn�tico (i0.0).
9 Alimentaci�n.
11 2� puerto (COM2) RS485.
12 1� puerto (COM1) RS485.
13 Salida independiente.
14 Salida independiente.
15 Salida apata para frecuencia o pulsos.
